Считыватель штрихкодов: подробное описание устройства

Сканер штрихкодов — торговое оборудование, которое позволяет считывать данные с этикеток, непосредственно продукции и другой поверхности. Устройства используют современные технологии обработки изображений. Основное назначение сканеров – автоматизация учета товаров, упрощение работы кассира и оператора на складе.

Как работает сканер штрихкодов и что из себя представляет, читайте подробнее в статье.

Принцип работы сканера штрихкодов

Техника чтения кода

Линейные (лазерные и светодиодные) сканеры работают по технологии отражения луча света от темных и светлых полос штрихового кода. Это 1D-модели, которые используются для сканирования одномерных идентификаторов.

Двумерные считыватели — 2D-имиджеры — работают по технологии Area Image, подобно крошечным фотокамерам. Они захватывают изображение, делая несколько снимков, а затем собирают его в единое целое. Основные преимущества 2D-сканеров:

● способны распознавать штрихкоды любого формата, в том числе сложные, слабо контрастные;

● могут сканировать идентификаторы с экранов мониторов и мобильного оборудования.

Помимо этого, устройствам присуща высокая точность обработки данных: возможно считывание даже частично поврежденных кодов.

Особенности приема и передачи данных

Сканер передает считанные штрихкоды на ПК, мобильные кассовые устройства, терминалы сбора данных (ТСД), в POS-системы. Для декодирования идентификаторов могут использоваться как средства самого считывателя, так и программное обеспечение управляющего оборудования.

Способы подключения сканера к компьютеру, Android-устройствам и периферии:

● проводные — через интерфейс USB, RS232;

● беспроводные — по Bluetooth-, Wi-Fi-сети.

Также проводной сканер штрихкодов можно подключить к ПК через порт PS/2 — в разрыв клавиатуры.

От типа соединения, поддерживаемого считывателем, могут зависеть его аппаратные характеристики. Так, беспроводные сканеры оборудуются:

● АКБ, которую можно использовать в качестве основного источника питания;

● модулем памяти, обеспечивающим возможность хранения данных объемом до 8 МБ.

Первоначальная настройка сканера штрихкодов выполняется в зависимости от того, какое подключение к ПК используется. Например, при USB-соединении может не потребоваться даже установка драйверов. При этом, скорее всего, для корректной работы считывателя штрихкодов придется настраивать режим эмуляции COM-порта. Для сканера штрихкодов, который подключается к компьютеру через интерфейс RS-232, драйвер нужно устанавливать обязательно. Иногда требуется процесс установки и настройки дополнительного служебного ПО.

Обработка информации

Как уже говорилось выше, после считывания штрихкод обрабатывается с помощью встроенного декодера или ПО управляющего устройства. Результат передается в кассовую, складскую и/или другие программы для учета товаров.

Виды считывателей штрихкодов: описание моделей

Ручные устройства

По типу сканирования ручные считыватели бывают двух видов: одномерные и двумерные. По способу подключения к ПК и периферии устройства подразделяются на проводные и беспроводные. При наличии подставки сканер считается универсальным. Аксессуар позволяет кассиру или оператору освободить одну руку и использовать основное устройство в режиме презентации.

Обычный проводной сканер, как правило, применяется в розничной торговле для прямых продаж и устанавливается в прикассовой зоне магазина. Такое устройство стоит дешевле всего. Сканер подключается к кассе и считывает штрихкоды, нанесенные на товары. Во-первых, это ускоряет обслуживание покупателя, во-вторых — позволяет магазину оставаться в законном поле.

Согласно правилам обязательной маркировки, на продукцию, подконтрольную системе «Честный знак», наносятся коды Data Matrix. 2D-сканер способен считать идентификатор этого формата, а затем передать на кассовый аппарат. В свою очередь, онлайн-кассы формируют отчеты обо всех совершенных операциях. В течение дня устройства передают зашифрованную информацию оператору фискальных данных, а тот — в систему маркировки, где оформляется выбытие проданного товара из оборота.

Примечание. Для работы с алкоголем и ЕГАИС также требуется 2D-имиджер.

У ручных торговых сканеров дальность считывания штрихкодов обычно не превышает полуметра. Этого вполне достаточно для работы на кассе, но не всегда хватает для складского применения.

Беспроводной считыватель штрихкодов хорошо подходит для склада. Устройство обеспечивает кладовщику свободу передвижения. Благодаря беспроводной связи с ПК и другими управляющими устройствами, считыватель позволяет работнику легко добираться до самой труднодоступной точки склада и обрабатывать товарные упаковки. Также кладовщику удобно сканировать штрихкоды с крупногабаритных грузов — их не нужно тащить на стационарное рабочее место. Чтобы считать идентификатор, достаточно просто поднести к нему сам сканер.

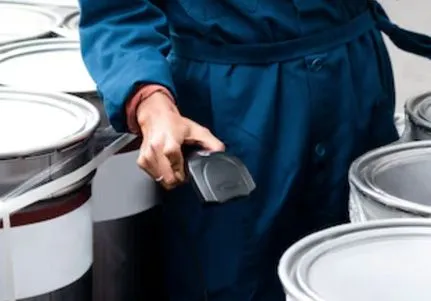

Промышленный ручной считыватель штрихкодов является отличным решением для крупного склада с бетонными полами и любых помещений со сложными условиями среды. Помимо повышенной защиты от пыли и влаги по стандарту от IP65, у некоторых моделей встречаются расширенные характеристики сканирования. Так, дальнобойные устройства способны считывать коды на расстоянии до 22 м.

Промышленные сканеры-кольца — решения сегмента «свободные руки». Это миниатюрные Bluetooth-устройства, которые выдерживают сложные условия среды и подходят для использования в производственных помещениях. Благодаря надежному креплению на палец полностью освобождают руки работника.

Комплект из носимого на запястье ТСД, сканера-кольца, специализированного ПО легко интегрируется с 1С и обеспечивает мобильную автоматизацию склада и магазина.

Следует упомянуть, что стоимость промышленных моделей значительно выше, чем торговых.

Стационарные настольные устройства

Это проводные USB-сканеры, которые устанавливаются на рабочее место кассира и в зоне самообслуживания. Стационарные модели:

● имеют высокую скорость считывания кодов и часто используются в супермаркетах;

● распознают идентификаторы под любым углом, избавляя кассира от необходимости точного позиционирования товара.

Помимо прикассовых зон, устройства используются на складах — в зонах перемещения товаров с высоким трафиком.

Встраиваемые промышленные считыватели штрихкодов

Специальные устройства, которые предназначены для гипермаркетов, крупных логистических центров и транспортных узлов. Сферы применения также включают производство.

Помимо корпуса из металла, одна из особенностей конструкции — наличие дополнительных элементов, позволяющих встраивать оборудование в основание рабочего места кассира или оператора. Модели бывают двух видов:

● с одной вертикальной или горизонтальной считывающей системой;

● с двумя считывающими системами, независимыми друг от друга.

Сканеры второго типа называются биоптическими: если один из считывающих блоков выходит из строя, это не влияет на производительность устройства в целом.

Все модели поддерживают высокую скорость работы и предназначены для эксплуатации в интенсивном режиме. Но, например, на сильно загруженных участках супермаркета или производственной линии лучше использовать сканер с биоптической системой. Такая модель способна быстро просканировать 5 сторон объекта, моментально считать штрихкод при любом позиционировании товара и минимизировать очередь.

Встраиваемые сканеры промышленного класса стоят существенно дороже моделей другого типа.

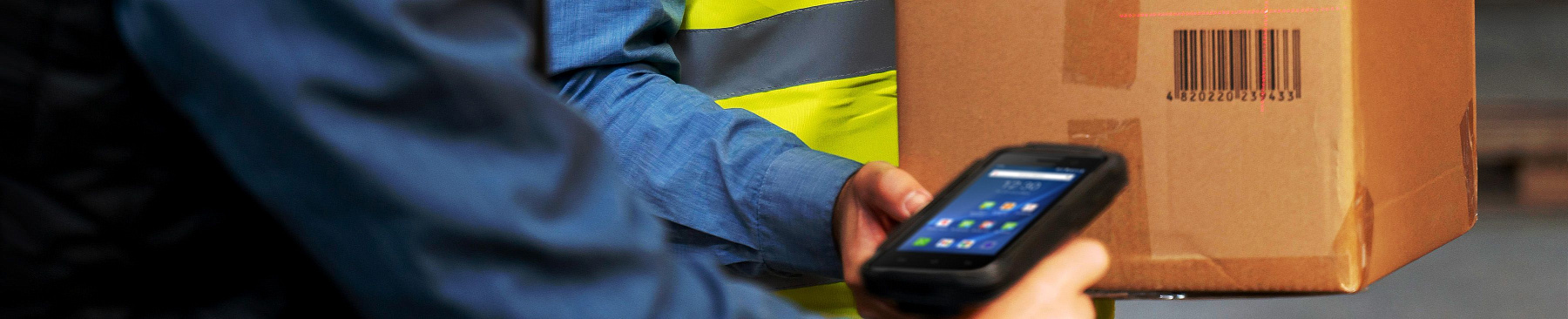

Сканеры, встроенные в ТСД

Большинство популярных моделей ТСД оснащены встроенным считывателями штрихкодов. Это одна из ключевых аппаратных функций мобильных терминалов. Встроенный 2D-сканер подходит для учета маркированной продукции.
